| Срок процесса | Введение процесса | машины | Изображение машины | Размер машины | площадь этажа | мощность (квт) |
Потребление | Необходимые операторы | Мощность (ежедневный объем производства) ) |
|||
| Длина ((m) | Ширина ((m) | Потребление энергии ((Kwh) | расходный материал | |||||||||

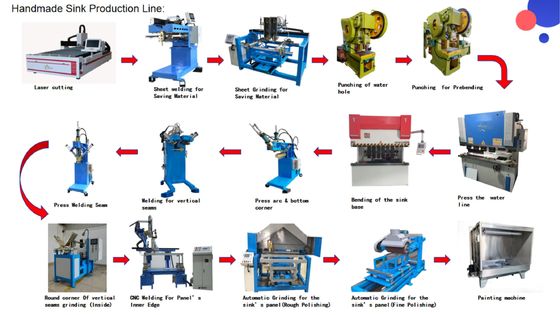

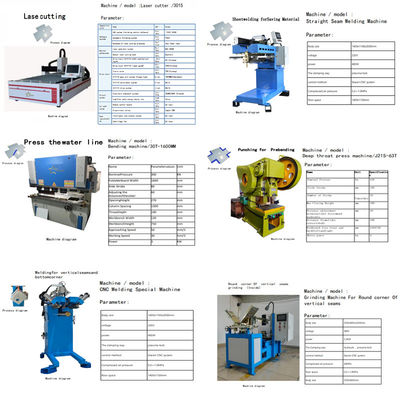

| Процесс 1 | Лазерная резка стальной катушки | Линия лазерного резчика |  |
12000х2600х1950 мм | 17 | 2.6 | 45 | 160 | - | 2 | ||
| Процесс 2 | Сварка листов для экономии материала | Сварная машина прямого шва | |
1400x1100x2000 мм | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| Процесс 3 | Смельчение листов для экономии материала | Машина для шлифования листов | |
2250x1550x1800 мм | 2.3 | 1.6 | 3.2 | 15 | 1 | |||
| Процесс 4 | Пробивание водяной ямы | Глубокое горло Пресс-машина/J21S-40T | |
1500x1200x2000 мм | 1.5 | 1.2 | 4 | 15 | 1 | |||
| Процесс 5 | Удар по ногам для предотвращения | Устройство для глубокого глоткового пресса/J21S-63T | |
1700х1400х2200 мм | 1.7 | 1.4 | 4 | 15 | 1 | |||
| Процесс 6 | Нажмите на линию воды. | Сгибатель/30T-1600MM | |
2600х1400х2000 мм | 2.6 | 1.4 | 3 | 18 | 1 | |||
| Процесс 7 | Сгибание основания раковины | Сгибатель/63T-2500MM | |
2800X1700X2350MM | 2.8 | 1.7 | 5.5 | 18 | 1 | |||
| Процесс 8 | Нажмите дугу и нижний угол | Интегрированная двух-в-одном роликовая шва и угловая прессовая машина | |
1300x750x2000 мм | 1.3 | 0.75 | 2.3 | 10 | 1 | |||
| Процесс 9 | Сварка вертикальных швов и нижних углов | Специальная машина для сварки с ЧПУ | |
1400x1100x2000 мм | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| Процесс 10 | Круглый угол Вертикальная шлифовка швов (внутренний) | Машина для шлифования круглого угла вертикальных швов | |
2550x850x2200 мм | 2.6 | 0.85 | 2.3 | 10 | 1 | |||
| Процесс 11 | Ремонт отсутствующих углов панели | Специальная машина для сварки с ЧПУ (для ремонта панелей) | |
1100x850x1450 мм | 1.1 | 0.85 | 0.4 | 2 | 1 | |||
| Процесс 12 | Сварка с помощью ЧПУ для внутреннего края панели | Специальная машина для сварки с помощью многооси CNC (для внутреннего края панели) |
|
1700х1400х1600 мм | 1.7 | 1.4 | 1.3 | 7 | 1 | |||
| Процесс 13 | Шлифовка панели раковины | Машина для шлифования (тип абразивной ленты) | |
2500x1400x1700 мм | 2.5 | 1.4 | 3 | 12 | 1 | |||
| Процесс 14 | Шлифовка для панели раковины ((зеркальная поверхность) | Машины для шлифования | |
3000х1400х1700 мм | 3 | 1.4 | 3 | 12 | 1 | |||
| Процесс 15 | Рисование для раковины | Ручное оборудование для покраски | |
2200х1800х1600 мм | 2.2 | 1.8 | 4.5 | 18 | 2 | |||
| Процесс 16 | Сушка после покраски | Сушильная печь | |
13000х1000х1600 мм | 13 | 1 | 30 | 200 | 2 | |||
| Общая площадь этажа ((включая расстояние между ними и маршрут транспортировки):>65 м ((длина) х 10 м ((ширина) | Общее потребление электроэнергии:Около 500 кВт/сут | Рабочие нужны: 22 человека, включая бэкмена. | Ежедневная производительность: 500 раковин | |||||||||
